等離子處理設備在LED光電行業顯示屏上的應用

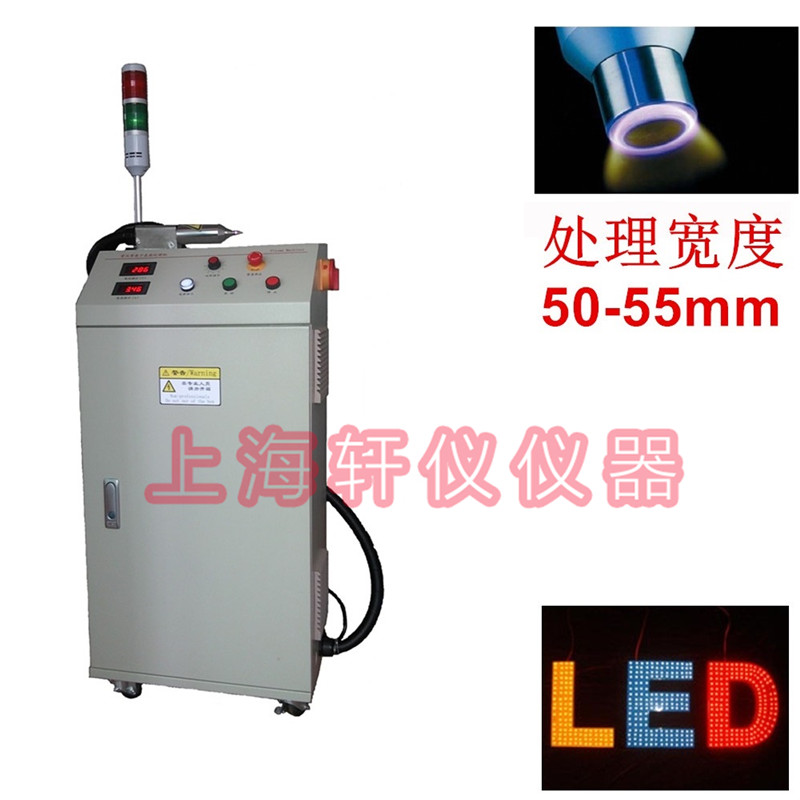

為了保證LED顯示屏的像素的最佳排列和達到最大的發光效果，需要對LED噴墨列印做一個特殊的等離子表面活化處理，直接使用方瑞科技自主研發生產的等離子表面清洗處理機對產品的表面進行處理就可以達到這樣的效果。它的作用主要是改變產品本身的親水性或疏水。直接用等離子進行表面處理是安全的，對產品本身沒有任何實質影響的。使用有機發光二極管（OLED）的電致發光器件正在迅速的成為主流顯示技術。它們的基本結構由兩個電極和夾在其間的一層或多層發光材料組成。其中的一個電極必須是透明的(ITO)，且經常做在玻璃基體上。對于高分子OLED器件(PLED)，使用有機光學成像材料在ITO上制作儲存槽。然后通過噴墨列印把PLED材料從溶液中分配到儲存槽里。ITO電極的表面性能將決定PLED器件的電學和光學性能。表面的潔凈根本上是為了使空穴傳輸層（例如PEDOT）或發光聚合物（LEP）和ITO緊密地接觸。ITO表面必須有很好的浸潤性（親水性）來確保完全的像素填充并均勻的覆蓋。另外，在沉積LEP之前提高ITO的功函數可以極大地提高電荷向有機層內的傳送。需要控制像素儲存槽的邊緣結構的表面以避免噴墨分配后LEP溢出到鄰近的像素中。在這種情況下儲存槽邊緣需要不浸潤，或疏水。這個任務的難點在于ITO要變得親水而儲存槽邊緣則要變得疏水。使用等離子體的表面工程學可以很容易的克服這些制造難題。在這方面方瑞科技的等離子設備應用技術已經達到了一個很領先的水平程度。目前在國內來說還是屬于比較精湛的，充分的展現了其在等離子設備行業的技術領先的實力。
